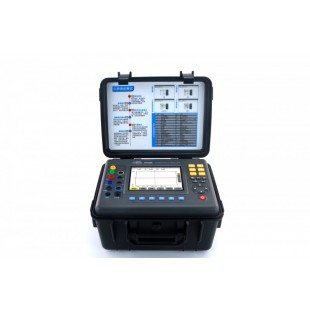

简介：ST4208电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，箱式结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
技术规格
|
电 源 |
可充电锂电池组9.6V，外接充电器 |
|
电池电量指示 |
5格显示电量，当电池电量过低时,提示1分钟后自动关机 |
|
功 耗 |
耗电流490mA，电池连续工作10小时 |
|
显示模式 |
LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
|
仪器尺寸 |
长宽厚：277.2mm×227.5mm×153 mm |
|
钳口尺寸 |
FR050圆口形电流钳：50mm×50mm (标配) |
|
通 道 数 |
4路电压，4路电流 |
|
线 电 压 |
1.0V～2000V |
|
相 电 压 |
1.0V～1000V |
|
电 流 |
FR050电流钳 1.0A～1000A((标配)) |
|
频 率 |
40Hz～70Hz |
|
电力电量参数 |
W，VA，var，PF，DPF，cosφ，tanφ |
|
电能参数 |
Wh，varh，Vah |
|
谐 波 |
有，0～50次 |
|
总谐波失真 |
有，0～50次，各相 |
|
专家模式 |
有 |
|
暂态记录组数 |
150组 |
|
电压闪变 |
有 |
|
启动电流模式 |
有，100秒 |
|
三相不平衡度 |
有 |
|
记 录 |
300天（同时记录20个参数，每5秒记录1点） |
|
最小/最大记录值 |
有，可测一段时间内的最大最小值 |
|
告 警 |
40种不同类型参数选择，12800组告警日志 |
|
峰 值 |
有 |
|
相量图显示 |
自动 |
|
截图容量 |
60个 |
|
菜单语言 |
中文、英文 |
|
通讯接口 |
USB |
|
自动关机 |
在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机 在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机 |
|
背光功能 |
有，适合昏暗场所及夜间使用 |
|
仪器质量 |
主机：2.41Kg(带电池) FR050圆口形电流钳：463g×4（标配） 测试线和电源适配器：800g |
|
电压测试线长 |
3m |
|
电流钳线长 |
2m |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
输入阻抗 |
测试电压输入阻抗为：1MΩ |
|
耐 压 |
仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪器线路与护套外壳之间≥10MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
